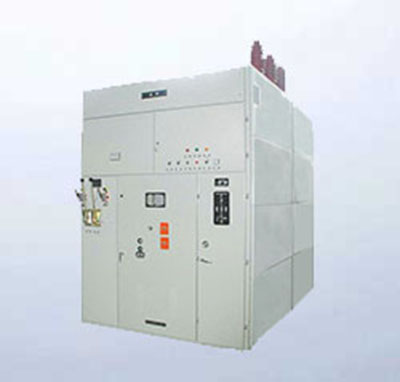

XGN17-40.5 箱型固定式交流金属封闭开关柜简介

XGN17-40.5箱型固定式交流金属封闭开关柜按GB3906-2006而进行设计。它适用于三相交流额定频率50Hz单母线及单母线带旁路系统的户内成套装置，作为接受和分配35kV的网络电能之用，并具有对电路进行控制，保护和监测之功能。

符合标准：

GB3906-2006 《3~35kV交流金属封闭开关设备》

GB11022-99 《高压开关设备通用技术条件》

IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》

DL404-97 《户内交流高压开关柜订货技术条件》

使用环境条件

(1)正常环境条件

1.周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃;

2.海拔高度不超过1000m;

3.相对环境温度日平均不大于95%，月平均不大于90%;

4.地震烈度不超过8级;

5.水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa;

6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。

(2)特殊工作条件

在超过规定的正常的环境条件下使用时，由用户和制造厂协商。

技术指标

•额定电压(KV) 40.5

•工频耐受电压(KV) 95(1min)

•冲击耐受电压(KV) 185

•额定频率 50Hz

•主母线额定电流(A) 1250/1600/2000

•支母线额定电流(A) 630/1250/1600/2000

•额定热稳定电流(KA 4S) 25/31.5

•额定动稳定电流(KA) 63/80

•额定短路开断电流(KA) 25/31.5

•额定短路关合电流(KA) 63/80

•分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220

•防护等级　IP2X

结构介绍

XGN17-40.5箱型固定式交流金属封闭开关设备为固定式接装组合结构，其基本骨架均由型钢及钢板弯制件焊接而成，柜体外壳具有IP2X防护等级。本开关设备主要由前柜和后柜拼装而成，接不同的用途设置相应的功能单元，柜内带电体间均以空气绝缘为主，各项带电体之间及相对地之间的绝缘距离不小于300mm。1)前柜：前柜设置了主母线及母线隔离开关室、断路器室、继电器室，主母线及母线隔离开关室在该柜上方，断路器室设置在该柜下方，该室还设置有电流互感器，两室间有绝缘板隔开，通过母线套管相连。继电器设置在该柜正前面的中部，小母线端子共15节，并设有二线电缆通道，端子室设在左下小门内，可安装JH10型端子80以上，该室下方还设置有M12的接地螺栓供辅助回路接地之用，右小门为维修通道。端子室上方为操作面板，可装设辅助开关。2)后柜：后柜用螺栓与前柜相连，该柜根据需要可设置旁路母线及隔离开关、架空进出线也由该柜通过，设置旁路母线时，架空进出线未达到安全高度，需增设小附或遮拦网。不设置旁母时，架空时出线可以从后柜顶部通过。该柜还可以安装电压互感器或避雷器，联络母线和电缆出线安装在此柜。后门有螺栓固定，若带电显示器提示没电，可打开后门，主母线室与后柜用隔板隔开。
