产地：中国襄阳



类型：高低压成套电器产品



品牌：襄开电气

产品祥细介绍

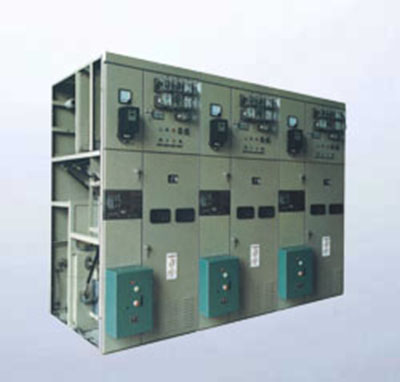

XGN2-12箱式固定交流金属封闭开关柜按GB3906-2006而设计。满足国际电工委员会IEC289标准，满足DL402、DL404标准，达到“五防”闭锁要求。

符合标准：

GB3906-2006 《3~35kV交流金属封闭开关设备》

IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》

DL404-97 《户内交流高压开关柜订货技术条件》

DL402-91 《交流高压断路器订货技术条件》

使用环境条件

(1)正常环境条件

1.周围空气温度 上限：+40℃、下限：-10℃。

2.海拔：不超过1000m。

3.相对环境温度：日平均不大于95%，月平均不大于90%;

4.地震：烈度不超过8度。

5.周围空气不受腐蚀性或可燃气体，水蒸气等明显污染。

6.无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。

(2)特殊工作条件

在超过规定的正常的环境条件下使用时，由用户和制造厂协商。

技术指标

•额定电压(KV) 3.6/7.2/12

•工频耐受电压(KV) 42(1min)

•冲击耐受电压(KV) 75

•额定频率　50Hz

•额定电流(A) 630～3150

•额定热稳定电流(KA 4S) 16～40

•额定动稳定电流(KA) 40～100

•额定短路开断电流(KA) 16～40

•额定短路关合电流(KA) 40～100

•分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220

•防护等级　IP2X

结构介绍

本开关柜为金属封闭箱型结构，柜体骨架由角钢焊而成，柜内用钢板分隔成断路器室、母线室、电缆室、继电器室，并可通过门面上的观察窗和照明灯观察柜内各主要元件的运行情况为提高开关柜的技术性能，各主要元件进行了重新设计(如断路器、旋转式隔离开关等)。根据柜体布置，继电器室可安装继电器，门上可装设信号继电器、指示仪表，信号灯，转换开关安装与操作小室，后部为母线室，下部为电缆室，用户可方便地进行接线。前面为断路器室，方便了开关柜的检修。柜子具备完善的“五防”功能即;防止误分、误合断路器;防止带负荷误分、误合隔离开关;防止带电关合接地开关;防止接地开关闭合时接通来源;防止误入带电间隔。
